Der impulsgeber sitzt am motor-schwungrad, an der verbindungsstelle motor/getriebe. Er liefert dem zünd-steuergerät und der einspritzanlage die information über augenblickliche drehzahl und kurbelwellen-position den motors.

Prüfen

Stecker des impulsgebers am zünd-steuergerät abziehen, dabei drahtsicherung drücken.
Widerstand messen. Sollwert: 200 +- 50 .

Renault Clio Reparaturanleitung. Prüfen

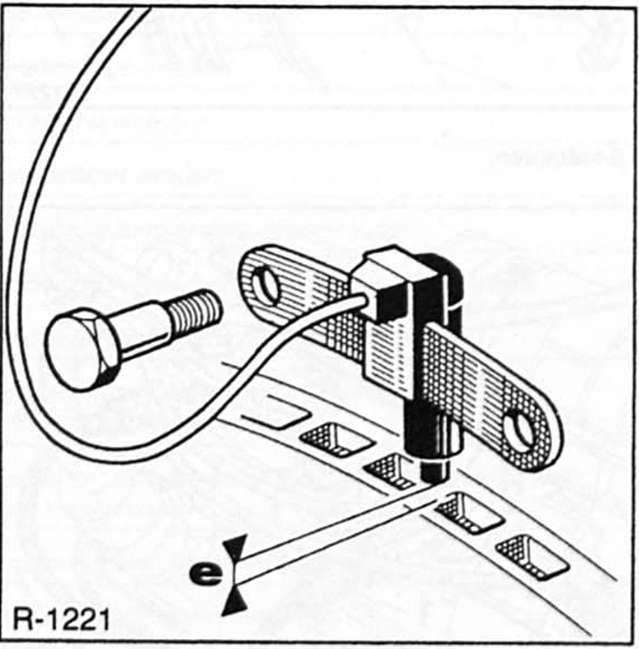

Abstand - e - mittels fühlerblattlehre prüfen. Sollwert: 1 mm +- 0,5 mm.
Werden die sollwerte nicht erreicht, geber auswechseln.

Ersetzen

2 Paßschrauben lösen und mit unterlegscheiben abnehmen.
Impulsgeber herausziehen.
Neuen impulsgeber einsetzen. Paßschrauben mit unterlegscheiben einsetzen, mit 20 nm anschrauben.
Stecker am steuergerät einrasten lassen.
