Reparaturanleitung - Renault Clio :: Ausbau

Reparaturanleitung - Renault Clio / Die zündung/zündkerzen / Zündverteiler prüfen/aus- und einbauen / Ausbau

Zündung ausschalten.

Renault Clio Reparaturanleitung. Ausbau

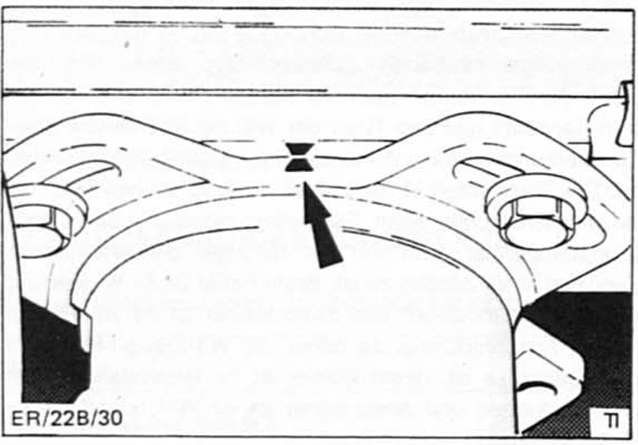

Vor dem ausbau stellung des zündverteilers zum motorblock mit filzstift oder reißnadel markieren. Dazu strich über verteiler und motorblock ziehen.

Renault Clio Reparaturanleitung. Ausbau

Befestigungsschrauben herausdrehen (torxschraubendreher größe t40 erforderlich), mit unterlagen abnehmen. Damit die untere schraube erreicht werden kann, muß vorher gegebenenfalls der halter für zündkabel/motorentlüftungsschlauch am zylinderkopf abgeschraubt werden.
Verteiler aus dem zylinderkopf herausziehen.
